Водоочистной Вертикальный Тонкослойный модуль ВОФтм. М5-бк "Нефтеловушка "ПЭСИО"

Автор изобретения: А.В. Селиванов

Патент 1674895, СР, МКИ В01 D17/02, 21/00 /А.В. Селиванов и др./
"Устройство для очистки нефтесодержащих стоков от взвешенных веществ и нефтепродуктов"

Поставка Нефтеловушек осуществляется по договору на изготовление и поставку оборудования.
Сроки изготовления, ориентировочно, 20 дней от даты заключения договора и поступления предоплаты на наш р/с.
Предлагаемая Нефтеловушка Ф1400 мм, под колодец Ф1500 мм
марки ВОФтм. М5-бк, рассчитана на нагрузку (производительность) от 5м³/ч до 10м³/ч, при этом эффект очистки Эн=95-80%, соответственно.
Мы так же можем изготовить нефтеловушки производительностью: 10 -20 м³/ч, марки - ВОФтм. М10-бк Ф1900мм под колодец Ф2000 мм
15 -30 м³/ч, марки - ВОФтм. М15-бк. Ф 2400 мм под колодец Ф 2500 мм
При этом, эффект очистки нефтеловушек Эн, при меньшей нагрузке Эн=95%, а при большей нагрузке, Эн=80%

Производительность ЛОС, до100 м³/ч обеспечивается установкой нескольких нефтеловушек ВОФтм. М15-бк, подключенных параллельно.
Производительность более 100 м³/ч, для больших ЛОС, обеспечивается устройством общего резервуара с размещением в нем группы нефтеловушек из 10-20 шт., подключенных параллельно.

Принцип действия тонкослойного модуля "Нефтеловушка" ВОФтм. М5-бк

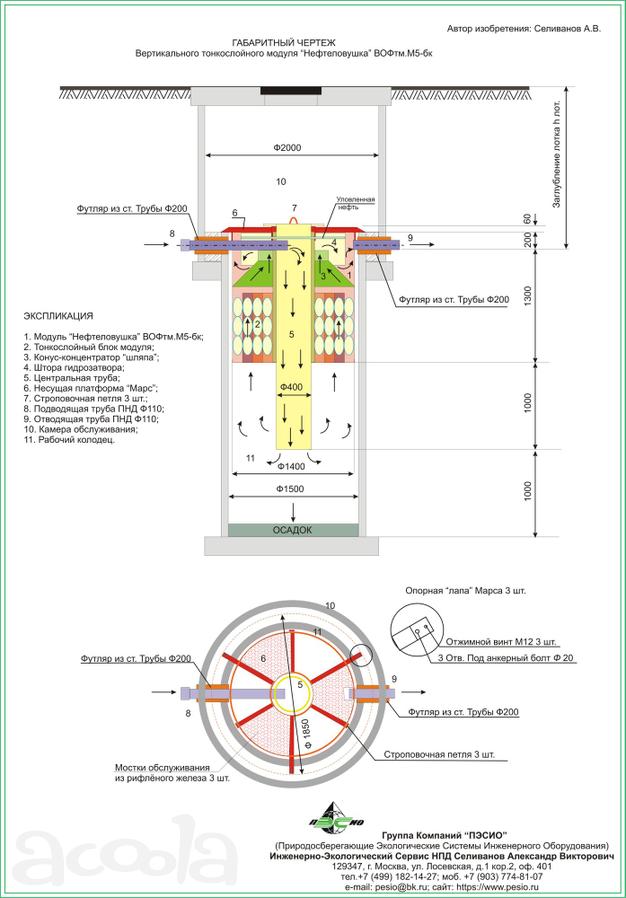

Принцип действия тонкослойного модуля "Нефтеловушка" ВОФтм. М5-бк (см. прилагаемые, габаритный чертеж-схему и фотографии нефтеловушки)
Нефтесодержащие стоки по подводящей трубе 8, подводятся в центральную трубу модуля 5, и,
направляются вниз, по трубе 5.
На выходе из трубы 5, поток, меняет свое направление, и начинает двигаться вверх, при этом,
тяжелые частицы взвесей, оседают на дне колодца 11, а поток, продолжая движение вверх,
попадает в тонкослойный коалесцирующий блок 2, где, за счёт тонкослойного отстаивания, оставшиеся частицы
взвесей, оседают на стенках тонкослойных, наклонных, трубчатых элементов блока, и сползают
вниз, на дно колодца 11.
Мелкодисперсные частицы нефтепродуктов, в тонкослойном блоке 2, коалесцируют (укрупняются) за счёт коалесцирующих свойств материала тонкослойных трубчатых, элементов
блока, и легко флотируются (всплывают), концентрируясь в конусе концентраторе "шляпе" 3, и
достигают открытой поверхности зеркала воды в нефтеловушке, образуя плёнку всплывших нефтепродуктов. Зона всплытия, и образования пленки нефтепродуктов ограничена шторой
гидрозатвора 4, которая удерживает пятно нефтепродуктов.
В зоне ограничения и накопления нефтепродуктов, поток вновь меняет свое направление движения, и, освободившись от всплывшей нефти, начинает двигаться вниз, и проходя под
круговой шторой гидрозатвора 4, поток воды, очищенной от взвешенных веществ и нефтепродуктов поступает в чистую зону, между шторой и корпусом нефтеловушки, откуда, по
отводящей трубе 9, очищенная вода, самотеком выводится в сеть очищенной воды.
Уловленные "нефтеловушкой" ВОФтм. М5-бк нефтепродукты, из ограниченной шторой 4 зоны нефтяного пятна, а так же выпавший на дно колодца 11 осадок взвешенных веществ,
периодически, примерно 1 раз в год, удаляется ассенизационной машиной, или любым другим
доступным способом, и вывозится в согласованные СЭС места утилизации отходов.
